SMD Lötübung 1206-0603 + ICs

SMD Lötübung 1206-0603 + ICs

EH04001

€4,20 EUR
€4,20 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet

266 auf Lager

Produktionformationen

Hersteller

Elektronik Hannes Jochriem
Oberfeldweg 12
D - 83080 Oberaudorf
https://www.eHaJo.de

Allgemeine Hinweise:

  • Diese Lötübungen dienen dem Erlernen und Üben von SMD-Löten und sind für Hobby- und Ausbildungszwecke geeignet.
  • Achtung: Nicht geeignet für Kinder unter 10 Jahren. Nur unter Aufsicht eines Erwachsenen verwenden.

Hinweise zur Benutzung:

  • Lies die Anleitung sorgfältig durch, bevor du mit dem Löten beginnst.
  • Nutze eine geeignete, hitzebeständige Unterlage, um deine Arbeitsfläche zu schützen.
  • Achte darauf, dass die SMD-Bauteile korrekt positioniert sind, bevor du sie lötest.
  • Verwende eine Pinzette oder geeignete Werkzeuge, um die kleinen SMD-Bauteile sicher zu platzieren.

Sicherheit beim Löten:

  • Achtung: Heiße Oberfläche! Lötkolben und geschmolzenes Lötzinn können schwere Verbrennungen verursachen.
  • Trage bei Bedarf Schutzkleidung, wie hitzebeständige Handschuhe, um Verletzungen durch heiße Bauteile oder Lötzinnspritzer zu vermeiden.
  • Vermeide übermäßiges Erhitzen der Platine, um Schäden an den Bauteilen zu vermeiden.

Umwelt- und Entsorgungshinweise:

  • Entsorge Lötzinnreste und beschädigte Bauteile umweltgerecht gemäß den lokalen Vorschriften.
  • Dieses Produkt enthält keine gefährlichen Stoffe gemäß der RoHS-Richtlinie.

Warnung vor Missbrauch:

  • Die SMD-Lötübungen sind keine Spielzeuge und dürfen nicht in die Hände von Kindern gelangen.
  • Unsachgemäßer Umgang mit dem Lötkolben oder den Bauteilen kann zu Verletzungen oder Schäden an der Schaltung führen.

🛠️ Link zur Aufbauanleitung

Bist du bereit für die ultimative SMD-Lötübung?

Diese erweiterte SMD-Lötübung hat es in sich und ist genau das Richtige für dich, wenn du deine Lötfähigkeiten auf das nächste Level bringen möchtest! Sie basiert auf unserer erfolgreichen SMD-Lötübung (0805 + 0603) und stellt dich vor neue, spannende Herausforderungen.

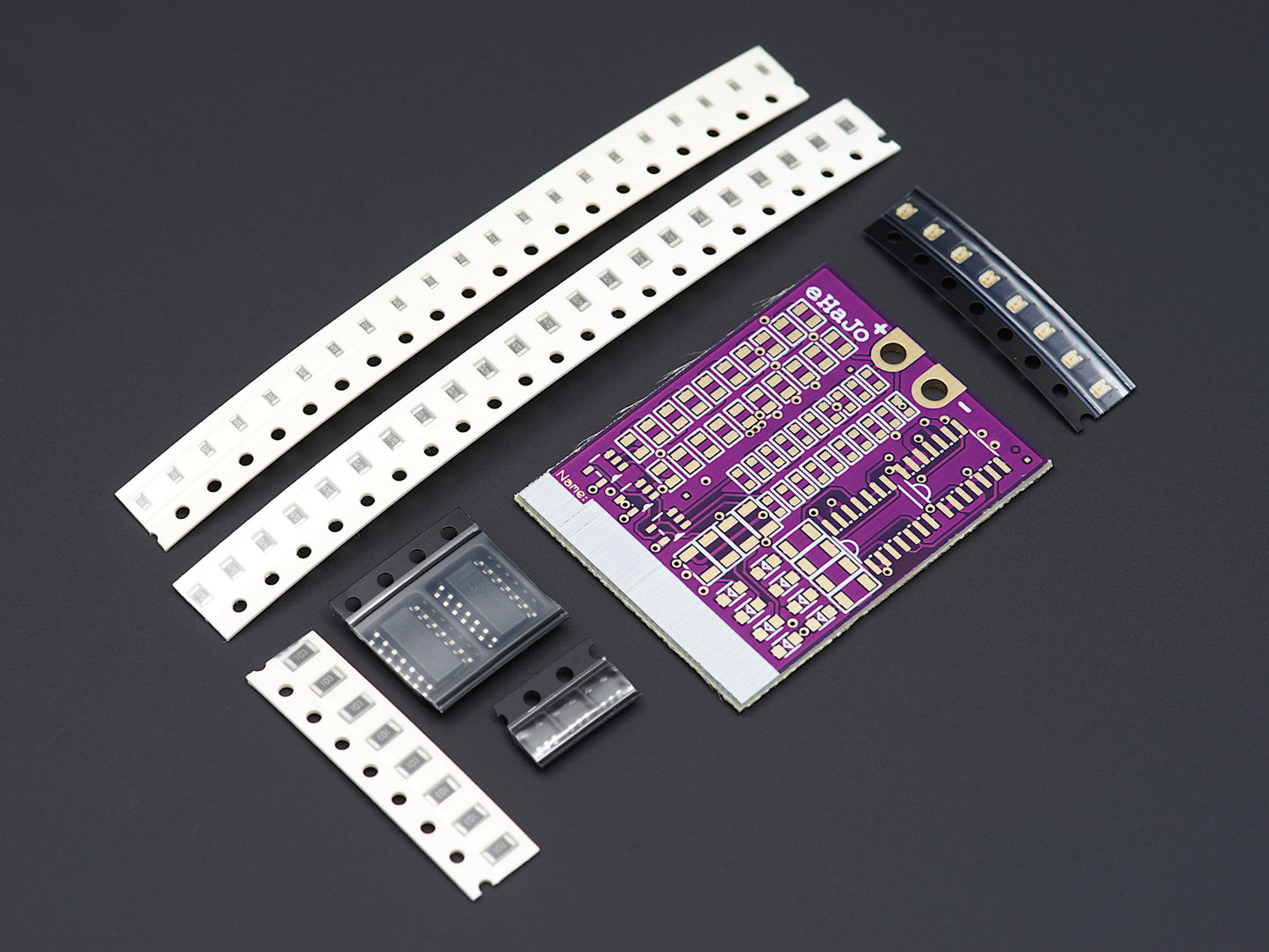

Alle Bauteile werden auf der TOP-Seite bestückt. Hier ein Überblick, was dich erwartet:

  • 8 Widerstände (1206)
  • 20 Widerstände (0805)
  • 8 LEDs (0805)
  • 20 Widerstände (0603)
  • 3 ICs (SOT23-5)
  • 2 ICs (SO14)

Unten auf der Platine findest du ein weißes Beschriftungsfeld, in das du deinen Namen eintragen kannst – perfekt, um deine Arbeit zu personalisieren! Und das Beste: Ob du alles richtig gelötet hast, siehst du auf einen Blick, denn die acht LEDs verraten es dir sofort. Einfach 5V an die großen Pads am Rand der Platine anlegen (Polarität nicht vergessen und am besten die Strombegrenzung deines Netzteils einstellen).

Aber Achtung, hier wird es knifflig: Diese Übung steckt voller kleiner Gemeinheiten, die dir das Löten so richtig schwer machen. Da gibt es GND-Vias ganz nah an den Pads oder sogar Vias direkt in den Pads. Perfekt, um deine SMD-Löttechnik wirklich zu meistern und dich allen Herausforderungen zu stellen!

Bist du bereit, dein Können zu beweisen?

Vollständige Details anzeigen
