DIY Arcade Controller Bausatz – der passende Controller für deine Mini-Arcade

DIY Arcade Controller Bausatz – der passende Controller für deine Mini-Arcade

EH03007

€16,90 EUR
€16,90 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet

43 auf Lager

Produktionformationen

Hersteller

Elektronik Hannes Jochriem
Oberfeldweg 12
D - 83080 Oberaudorf
https://www.eHaJo.de

Sicherheitshinweise für den DIY Arcade Controller Bausatz

Bitte lies die folgenden Sicherheitshinweise sorgfältig durch, bevor du mit dem Aufbau des Bausatzes beginnst.

Allgemeine Hinweise

Dieser Bausatz ist ein Elektronik-Bausatz zum Selberlöten und kein fertiges Spielzeug. Der Aufbau sollte nur mit geeignetem Werkzeug und unter passenden Arbeitsbedingungen erfolgen.

Der Bausatz enthält kleine Bauteile, die verschluckt werden können. Er ist daher nicht für Kinder unter 3 Jahren geeignet. Kinder und Jugendliche sollten den Bausatz nur unter Aufsicht einer fachkundigen erwachsenen Person aufbauen.

Hinweise zum Löten

Beim Löten entstehen hohe Temperaturen. Die Lötspitze kann schwere Verbrennungen verursachen. Berühre niemals die heiße Lötspitze oder frisch gelötete Bauteile.

Achte beim Löten auf eine gute Belüftung des Arbeitsplatzes. Lötzinn, Flussmittel und erhitzte Bauteile können Dämpfe entwickeln. Nach dem Löten sollten die Hände gewaschen werden. Essen und Trinken am Arbeitsplatz sollte vermieden werden.

Beim Kürzen von Anschlussdrähten können Drahtstücke wegspringen. Trage bei Bedarf eine Schutzbrille.

Elektrische Sicherheit

Der Controller wird über einen Mikrocontroller auf Basis des ESP32-C3 Super Mini betrieben. Verwende nur eine geeignete Spannungsversorgung und achte darauf, dass keine falsche Spannung angelegt wird.

Der Bausatz darf nicht mit beschädigten Kabeln, sichtbaren Defekten oder fehlerhaften Lötstellen betrieben werden. Bei ungewöhnlicher Erwärmung, Rauchentwicklung, Geruch oder Fehlfunktion ist die Stromversorgung sofort zu trennen.

Der Controller ist nur für den Betrieb in trockenen Innenräumen vorgesehen. Vor Feuchtigkeit, Nässe und leitfähigem Schmutz schützen.

Hinweise zum Aufbau

Kontrolliere vor der ersten Inbetriebnahme sorgfältig alle Lötstellen und die korrekte Ausrichtung der Bauteile. Lötbrücken, Kurzschlüsse oder falsch eingesetzte Bauteile können zu Fehlfunktionen oder Beschädigungen führen.

Die Platine darf während des Betriebs nicht auf leitfähigen Oberflächen liegen. Metallische Gegenstände, Werkzeuge oder lose Drahtstücke können Kurzschlüsse verursachen.

3D-gedrucktes Gehäuse

Das Gehäuse und die Drehknöpfe bestehen aus 3D-gedrucktem Kunststoff. Diese Teile dürfen nicht mit heißen Lötspitzen, offenen Flammen oder anderen starken Wärmequellen in Kontakt kommen.

Das Gehäuse schützt die Elektronik im normalen Gebrauch, ersetzt aber keine professionelle Schutzisolierung bei unsachgemäßem Betrieb.

Nutzung und Betrieb

Der DIY Arcade Controller ist für die Verwendung mit der passenden DIY Arcade Maschine vorgesehen. Änderungen an Schaltung, Software oder Stromversorgung erfolgen auf eigene Verantwortung.

Die passende DIY Arcade Maschine ist nicht im Lieferumfang enthalten und muss separat erworben werden.

Nicht im Lieferumfang enthalten

Nicht enthalten sind:


  • DIY Arcade Maschine

  • USB-Netzteil

  • USB-C-Kabel

  • Werkzeug

  • Lötzubehör

Verwende nur geeignetes, unbeschädigtes Zubehör und betreibe den Controller nur bestimmungsgemäß.

Mit diesem Bausatz baust du deinen eigenen Controller für die DIY Arcade Maschine. Der Controller ist speziell für die Mini-Arcade entwickelt und wird als Ergänzung zur Arcade-Maschine verwendet. Damit steuerst du das vorinstallierte Spiel „Tennis“ und bist direkt bereit für echtes Retro-Feeling im Mini-Format.

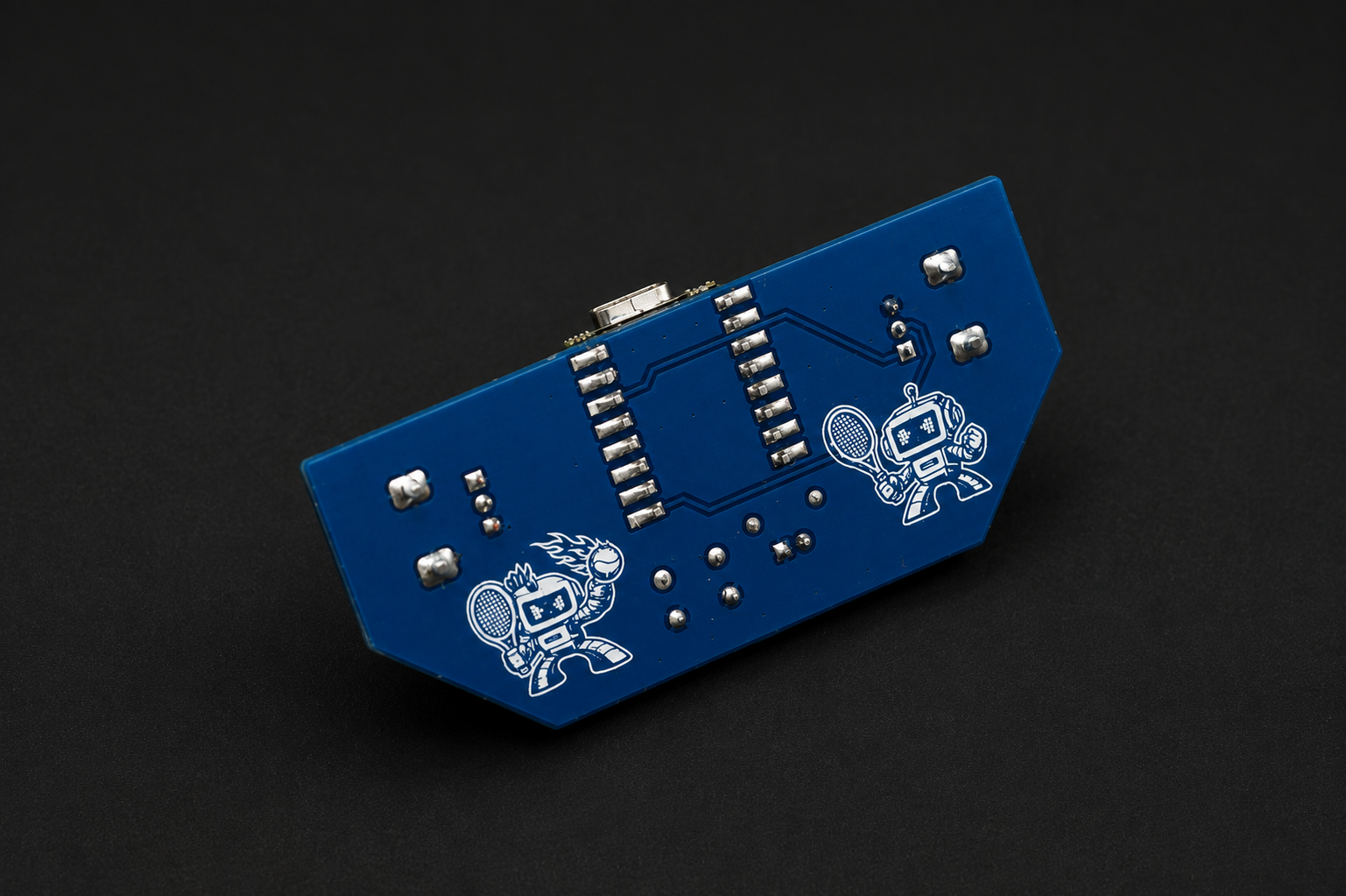

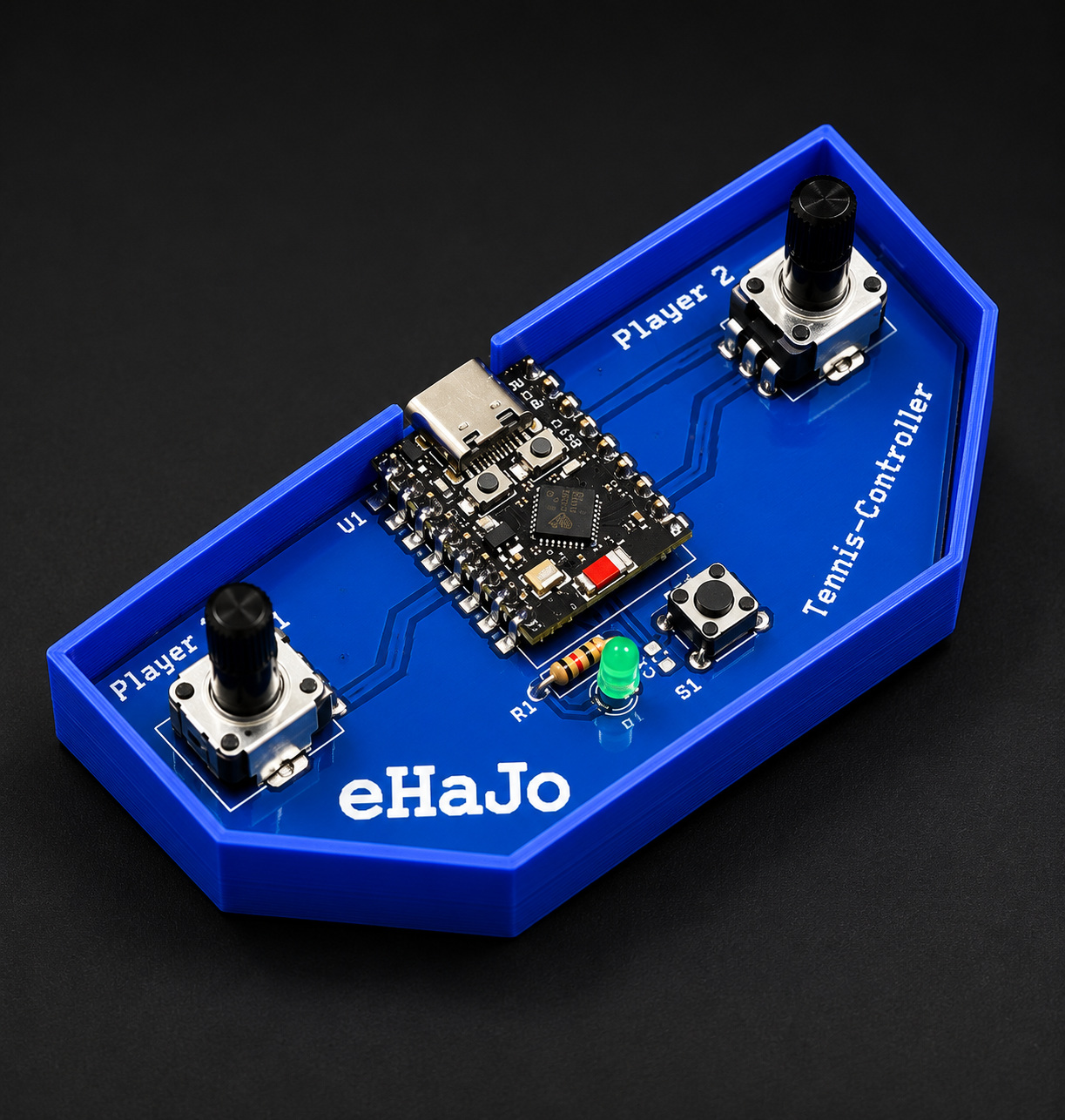

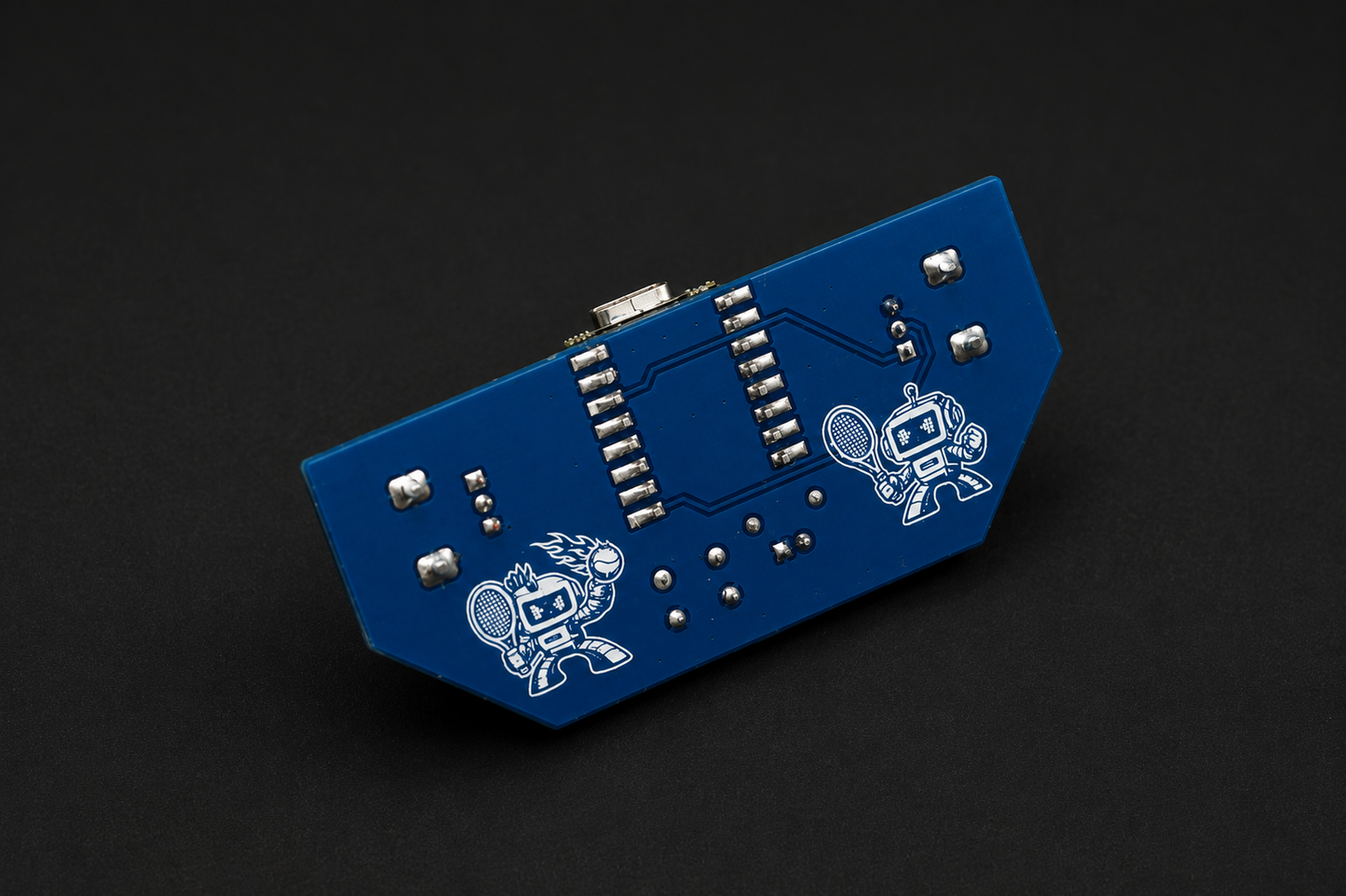

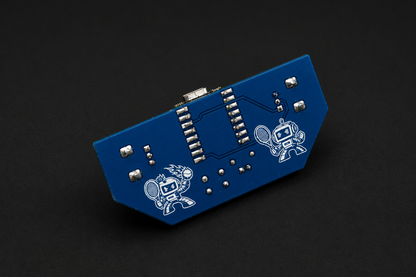

Der Bausatz kombiniert eine eigens entwickelte Platine, einen ESP32-C3 Super Mini, zwei Potentiometer, eine Taste und ein passendes 3D-gedrucktes Gehäuse. Die beiden Drehregler dienen zur Steuerung, die Taste wird für Start- und Spielfunktionen verwendet.

Retro-Spielspaß zum Selberbauen

Der DIY Arcade Controller ist nicht einfach nur Zubehör, sondern ein eigenständiges kleines Elektronikprojekt. Beim Aufbau lernst du, wie aus Platine, Mikrocontroller, Bedienelementen und Gehäuse ein funktionierender Funk-Controller entsteht.

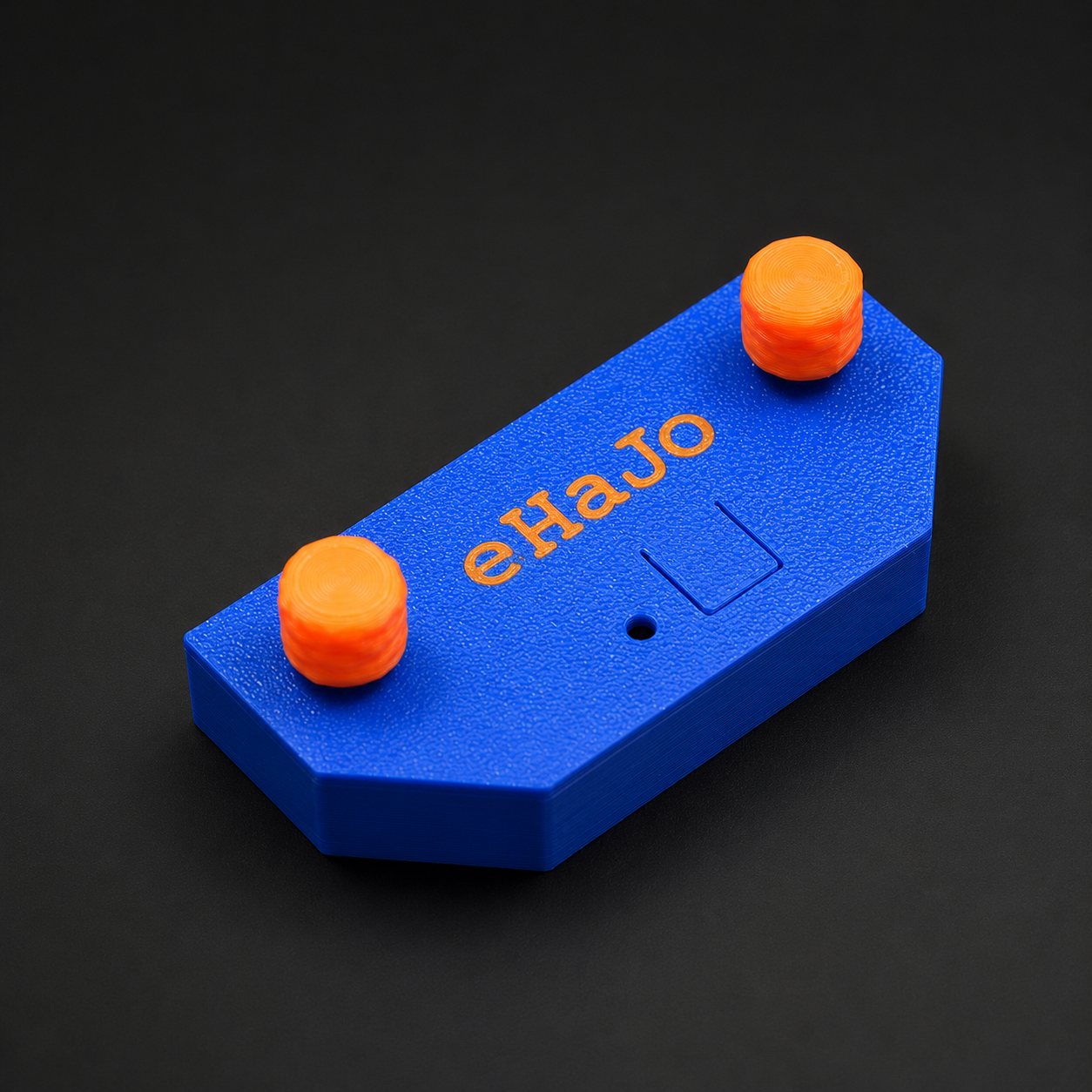

Durch das kompakte Design liegt der Controller gut in der Hand und passt perfekt zur DIY Arcade Maschine. Die Kombination aus blauem Gehäuse, orangefarbenen Drehknöpfen und eHaJo-Platine sorgt für einen auffälligen Retro-Look.

Das macht den Bausatz besonders

  • Passender Controller für die DIY Arcade Maschine
  • Zwei Potentiometer zur Spielsteuerung
  • Start-/Funktionstaste
  • ESP32-C3 Super Mini enthalten
  • Eigene eHaJo-Platine
  • 3D-gedrucktes Gehäuse mit passenden Drehknöpfen
  • Kompaktes, handliches Design
  • Ideal als Ergänzung zur DIY Arcade Maschine
  • Entwickelt und gepackt von eHaJo

Wichtig: Arcade Maschine separat erhältlich

Dieser Bausatz enthält nur den Controller.
Die passende DIY Arcade Maschine ist nicht im Lieferumfang enthalten und muss separat erworben werden.

Für den Betrieb wird die DIY Arcade Maschine benötigt. Je nach Anwendung kann außerdem eine passende Stromversorgung über USB-C erforderlich sein.

Lieferumfang

  • Controller-Platine
  • ESP32-C3 Super Mini
  • 2 Potentiometer
  • Taste
  • LED und weitere benötigte Bauteile
  • 3D-gedrucktes Controller-Gehäuse
  • 2 passende 3D-gedruckte Drehknöpfe

Nicht im Lieferumfang enthalten

  • DIY Arcade Maschine
  • USB-Netzteil
  • USB-C-Kabel
  • Werkzeug und Lötzubehör

Für wen ist der Bausatz geeignet?

Der Controller-Bausatz eignet sich für alle, die ihre DIY Arcade Maschine erweitern oder ein vollständiges Retro-Spielset aufbauen möchten. Er ist ideal für Maker, Elektronik-Einsteiger mit etwas Löterfahrung, Jugendliche, Workshops und alle, die Spaß an selbstgebauter Elektronik haben.

Fazit

Der DIY Arcade Controller ist die perfekte Ergänzung zur DIY Arcade Maschine. Er macht aus dem Arcade-Bausatz ein vollständiges kleines Spielsystem und verbindet Lötspaß, Mikrocontroller-Technik und Retro-Gaming in einem kompakten Projekt.
