LED Wechselblinker SMD
LED Wechselblinker SMD
SKU:EH04004
Normaler Preis
€2,90 EUR
Normaler Preis
Verkaufspreis
€2,90 EUR
Grundpreis
/
pro
Inkl. Steuern.
Versand wird beim Checkout berechnet
270 auf Lager
Verfügbarkeit für Abholungen konnte nicht geladen werden
Produktionformationen
Produktionformationen
Hersteller
Elektronik Hannes Jochriem
Oberfeldweg 12
D - 83080 Oberaudorf
https://www.eHaJo.de
Allgemeine Hinweise:
- Der Bausatz ist für das Erlernen und Üben von SMD-Löten gedacht und erzeugt einen abwechselnden LED-Blinkeffekt.
- Achtung: Nicht geeignet für Kinder unter 10 Jahren. Nur unter Aufsicht eines Erwachsenen verwenden.
- Der Bausatz wird mit einer 9V-Batterie betrieben, die nicht im Lieferumfang enthalten ist.
Hinweise zur Benutzung:
- Lies die Anleitung sorgfältig durch, bevor du mit dem Aufbau beginnst.
- Stelle sicher, dass die Bauteile (Transistoren, LEDs, Widerstände und Kondensatoren) korrekt positioniert und verlötet werden.
- Achte beim Anschließen der Batterie auf die korrekte Polarität (+/-), um Schäden an den Bauteilen zu vermeiden.
- Verwende eine geeignete, hitzebeständige Unterlage, um deine Arbeitsfläche zu schützen.
Sicherheit beim Löten:
- Achtung: Heiße Oberfläche! Lötkolben und geschmolzenes Lötzinn können schwere Verbrennungen verursachen.
- Trage bei Bedarf Schutzkleidung, wie hitzebeständige Handschuhe, um Verletzungen durch heiße Bauteile oder Lötzinnspritzer zu vermeiden.
- Vermeide übermäßiges Erhitzen der Platine und Bauteile, um Schäden an der Schaltung zu verhindern.
Elektrische Sicherheit:
- Verwende nur eine 9V-Batterie. Andere Spannungen können die Schaltung beschädigen oder zu Fehlfunktionen führen.
- Halte die offenen Kontakte der Batterie von leitfähigen Gegenständen fern, um Kurzschlüsse zu vermeiden.
Umwelt- und Entsorgungshinweise:
- Entsorge Lötzinnreste, beschädigte Bauteile und gebrauchte Batterien umweltgerecht gemäß den lokalen Vorschriften.
- Dieses Produkt entspricht der RoHS-Richtlinie und enthält keine gefährlichen Stoffe.
Warnung vor Missbrauch:
- Der LED Wechselblinker SMD ist kein Spielzeug und darf nicht in die Hände von Kindern gelangen.
- Unsachgemäßer Umgang mit dem Lötkolben oder den Bauteilen kann zu Verletzungen oder Schäden an der Schaltung führen.
🛠️ Link zur Aufbauanleitung

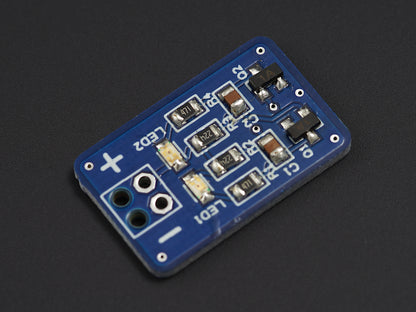

Mit diesem Bausatz kann ein kleiner LED-Wechselblinker aufgebaut werden.
Die LEDs blinken im Sekundentakt.
Neue Variante des Wechselblinkers, jetzt mit Zugentlastung für den Batterieclip und besserer Platinenqualität!
Alle Bauteile (außer des Batterieclips) sind in SMD.

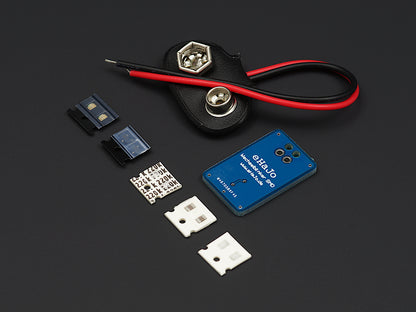

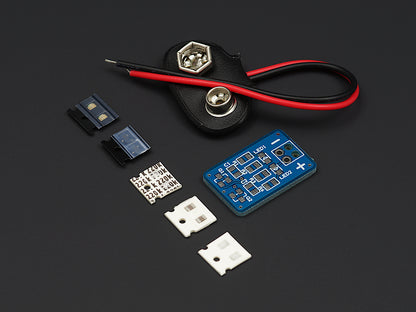

Der Bausatz enthält:
- 1 Platine
- 2 LEDs 0805
- 4 Widerstände 0805
- 2 Transistoren SOT-23
- 2 Kondensatoren 0805
- 1 Batterieclip 9V
Eine Anleitung findest du hier: Link zu Github
