ISE-100 Incredible Solder Excercise
ISE-100 Incredible Solder Excercise
SKU:EH04005
187 auf Lager
Verfügbarkeit für Abholungen konnte nicht geladen werden
Produktionformationen
Produktionformationen
Hersteller
Elektronik Hannes Jochriem
Oberfeldweg 12
D - 83080 Oberaudorf
https://www.eHaJo.de
Sicherheitshinweise für die extrem schwere Lötübung
- Achtung: Kein Spielzeug! Diese Lötübung ist ein Lernbausatz und darf nur unter Aufsicht eines Erwachsenen verwendet werden.
- Nicht geeignet für Kinder unter 14 Jahren. Enthält verschluckbare Kleinteile.
- Achtung: Heiße Oberfläche! Lötkolben und geschmolzenes Lötzinn können schwere Verbrennungen verursachen.
- Lies die Anleitung sorgfältig durch, bevor du mit dem Aufbau beginnst.
- Achte darauf, dass die Bauteile korrekt positioniert und verlötet werden, insbesondere die kleinen Bauteile wie Widerstände im 0201-Format und LEDs.
- Verwende ausschließlich geeignete Werkzeuge wie Lötkolben, Pinzetten und Lupen, um präzise arbeiten zu können.
- Elektrische Sicherheit: Schließe die Platine erst an den USB-C-Anschluss an, wenn alle Lötstellen überprüft und die Schaltung korrekt aufgebaut sind.
- Halte die Platine und Bauteile fern von Flüssigkeiten und leitfähigen Materialien, um Kurzschlüsse zu vermeiden.
- Entsorge Lötzinnreste und defekte Bauteile umweltgerecht gemäß den lokalen Vorschriften.
🛠️ Link zur Aufbauanleitung

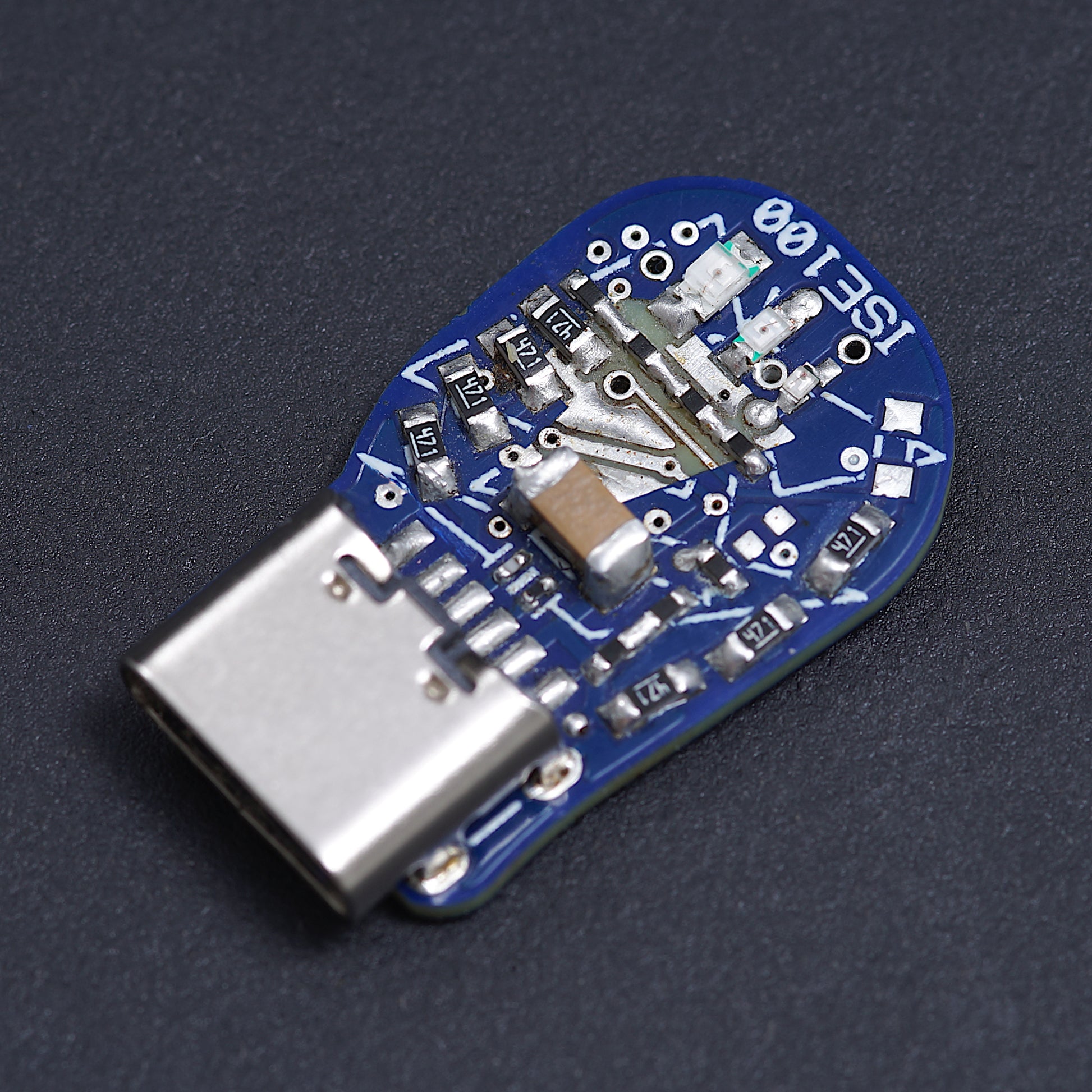

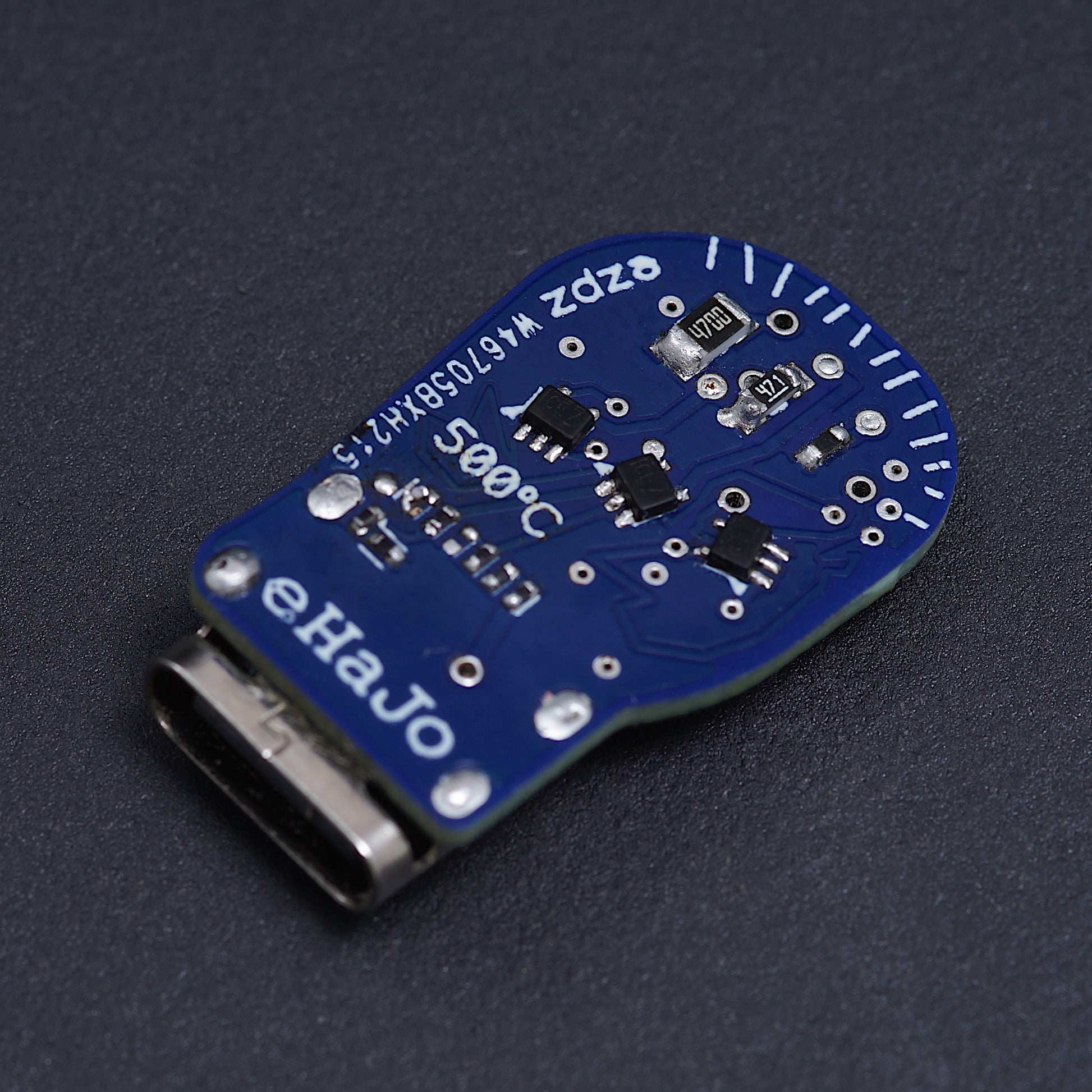

Extrem schwere Lötübung – Für wahre Lötexperten und Mutige!
Die ultimative Herausforderung für deine Lötfähigkeiten!
ISE... steht für Incredible Solder Excercise, oder doch Impossible? Oder Insane? Welche Worte dir dabei wohl einfallen?
Diese Lötübung ist nichts für schwache Nerven. Sie ist so gemein und anspruchsvoll gestaltet, dass selbst erfahrene Lötexperten ins Schwitzen geraten. Mit winzigen Bauteilen, kniffligen Platzierungen und überraschenden Gemeinheiten testet sie deine Geduld und Präzision bis an die Grenzen. Ideal als Selbsttest, zum Üben auf höchstem Niveau – oder als fieses Geschenk für Freunde, die gerne löten!
Was macht diese Lötübung so besonders?

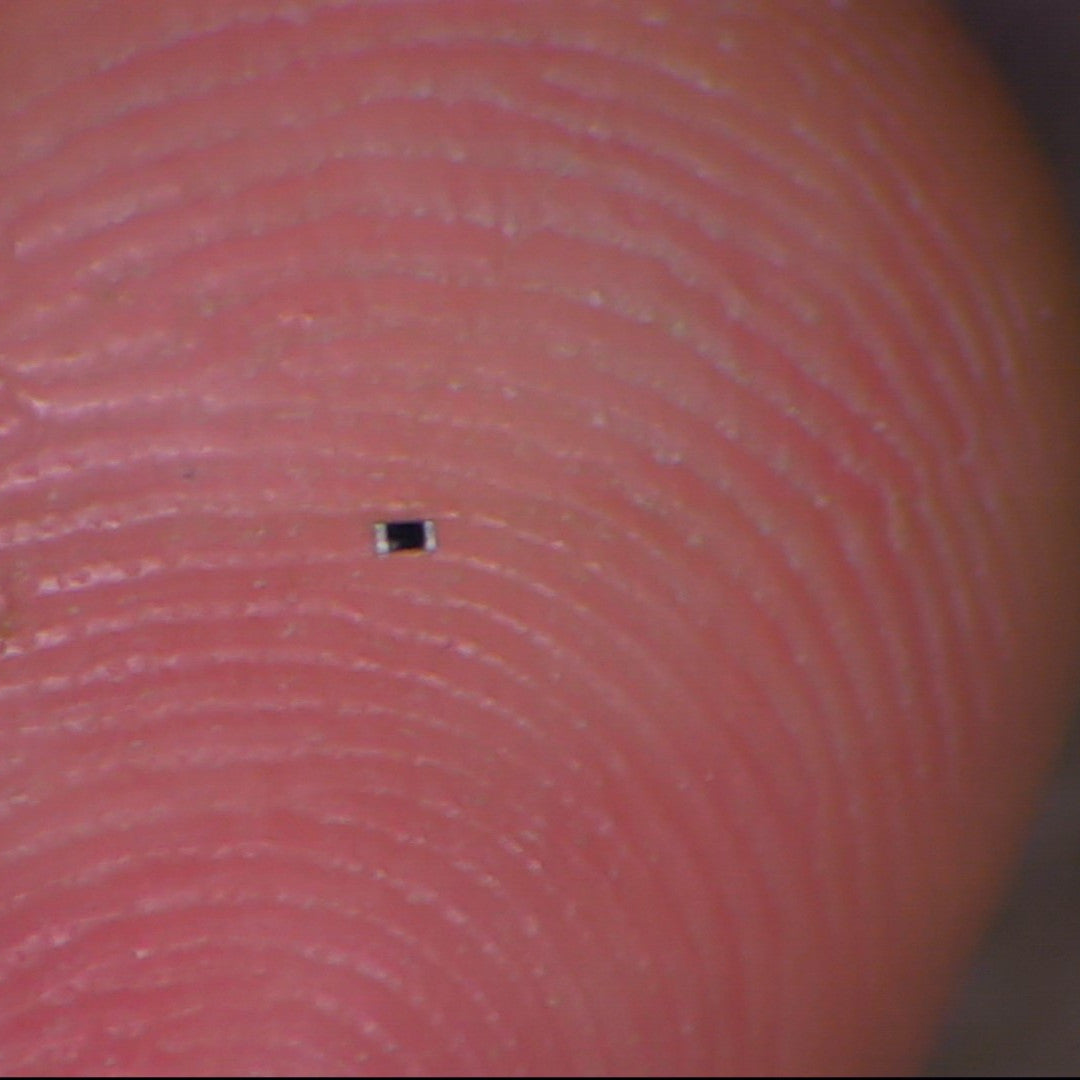

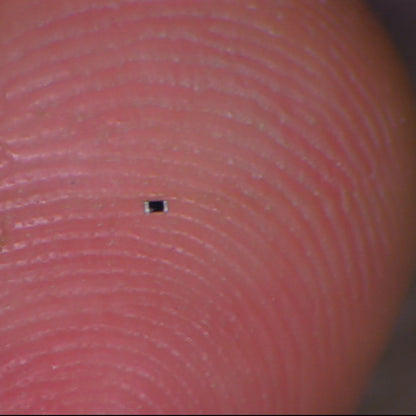

- Extrem anspruchsvoll: Mit Bauteilen im 0201-Format, eng beieinanderliegenden Pads und knappen Platzverhältnissen fordert dich diese Übung in jeder Hinsicht heraus.
- Gemeine Extras: Vias, knifflige Platzierungen und winzige LEDs (0402!) sorgen dafür, dass du keinen Fehler unbemerkt lässt.
- Zielkontrolle: Wenn du es schaffst, die Lötübung perfekt abzuschließen, leuchten drei rote LEDs – dein wohlverdientes Erfolgssignal!
Lieferumfang:
- 1x Kondensator 1206
- 1x LED rot 0805
- 1x LED rot 0603
- 1x LED rot 0402
- 1x Platine für den Bausatz
- 1x Widerstand 470R 0805
- 10x Widerstand 470R 0603
- 10x Widerstand 470R 0402
- 10x Widerstand 5k1 0201
- 1x USB-C-Buchse
Versorgung: Über einen USB-C-Anschluss – modern und zuverlässig.
Für wen ist diese Lötübung geeignet?
- Erfahrene Löter: Perfekt, um die eigenen Fähigkeiten zu testen und zu verbessern.
- Hobbyisten mit Sinn für Humor: Das ideale Geschenk für Löter, die eine echte Herausforderung suchen.
- Lehrmeister mit gemeiner Ader: Bringe deine Schüler ins Schwitzen und fordere sie mit dieser Übung heraus.
