FNIRSI LCR-P1 – Multifunktionaler LCR- & Bauteiltester

FNIRSI LCR-P1 – Multifunktionaler LCR- & Bauteiltester

FNIRSI-LCR-P1

€32,90 EUR
€32,90 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet

39 auf Lager

Produktionformationen

Hersteller

Shenzhen feini ruisi Technology Co., Ltd
8th Floor West of Building C,Weihuada Industrial Park, Dalang Street
518000 Shenzhen
China

https://www.fnirsi.com

Verantwortliche Person

Jade Yang

Importeur

Elektronik Hannes Jochriem
Oberfeldweg 12
D - 83080 Oberaudorf
https://www.eHaJo.de

Multifunktionaler LCR- und Bauteiltester mit automatischer Bauteilerkennung

Sicherheits- und Anwendungshinweise

  • Das Gerät ist ausschließlich zum Prüfen und Identifizieren elektronischer Bauteile innerhalb der angegebenen Messbereiche vorgesehen.
  • Keine Bauteile oder Schaltungen unter Spannung messen. Vor dem Anschließen Bauteile vollständig von der Stromversorgung trennen.
  • Kondensatoren vor der Messung vollständig entladen. Der LCR-P1 verfügt zwar über eine integrierte Anti-Burn-Schutzfunktion zur Entladung von Kondensatoren, diese ersetzt jedoch nicht das sichere manuelle Entladen insbesondere bei größeren oder mit hoher Spannung geladenen Kondensatoren.
  • Die angegebenen maximalen Messbereiche dürfen nicht überschritten werden.
  • Das Gerät nicht bei Regen, Nebel oder hoher Feuchtigkeit verwenden. Vor Feuchtigkeit, Flüssigkeiten und direkter Sonneneinstrahlung schützen.
  • Vor starken Stößen, Herunterfallen, mechanischer Belastung und Beschädigung schützen.
  • Nur in geeigneter Umgebung verwenden. FNIRSI gibt für den Betrieb einen Temperaturbereich von bis zu 40 °C und eine relative Luftfeuchtigkeit von maximal 80 % an.
  • Das Gerät enthält einen fest eingebauten Lithium-Akku. Gerät und Akku nicht öffnen, beschädigen, kurzschließen, ins Feuer werfen oder übermäßiger Hitze aussetzen.
  • Bei ungewöhnlicher Erwärmung, Verformung, Geruch oder sichtbaren Beschädigungen das Gerät nicht weiter verwenden oder laden.
  • Zum Laden einen geeigneten USB-C-Anschluss mit 5 V / 1 A verwenden.
  • Das Gerät außerhalb der Reichweite kleiner Kinder aufbewahren. Das Produkt ist kein Spielzeug.
  • Reparaturen oder Veränderungen am Gerät dürfen nur von entsprechend qualifizierten Personen durchgeführt werden.
  • Beachten Sie zusätzlich die mitgelieferte Bedienungsanleitung und die technischen Grenzwerte des Herstellers.

Hinweis zur Firmware: Firmware-Updates dürfen laut FNIRSI ausschließlich unter Windows 10 oder Windows 11 durchgeführt werden. Der Hersteller warnt ausdrücklich davor, hierfür macOS zu verwenden, da das Gerät dadurch unbrauchbar werden kann.

📄 Konformitätserklärung

Hinweis zu Batterien und Akkus

Dieses Produkt enthält einen eingebauten Akku. Batterien und Akkus dürfen nicht über den Hausmüll entsorgt werden. Bitte beachte unsere Hinweise zur Rückgabe und Entsorgung von Batterien und Akkus.

Im Preis enthaltene Batterie-Entsorgungskosten: aktuell durchschnittlich 0,55 € pro Kilogramm Batteriegewicht.
Batt-Reg.-Nr.: DE 36530286

Mehr Informationen zur Batterieentsorgung

Handbuch zum Gerät

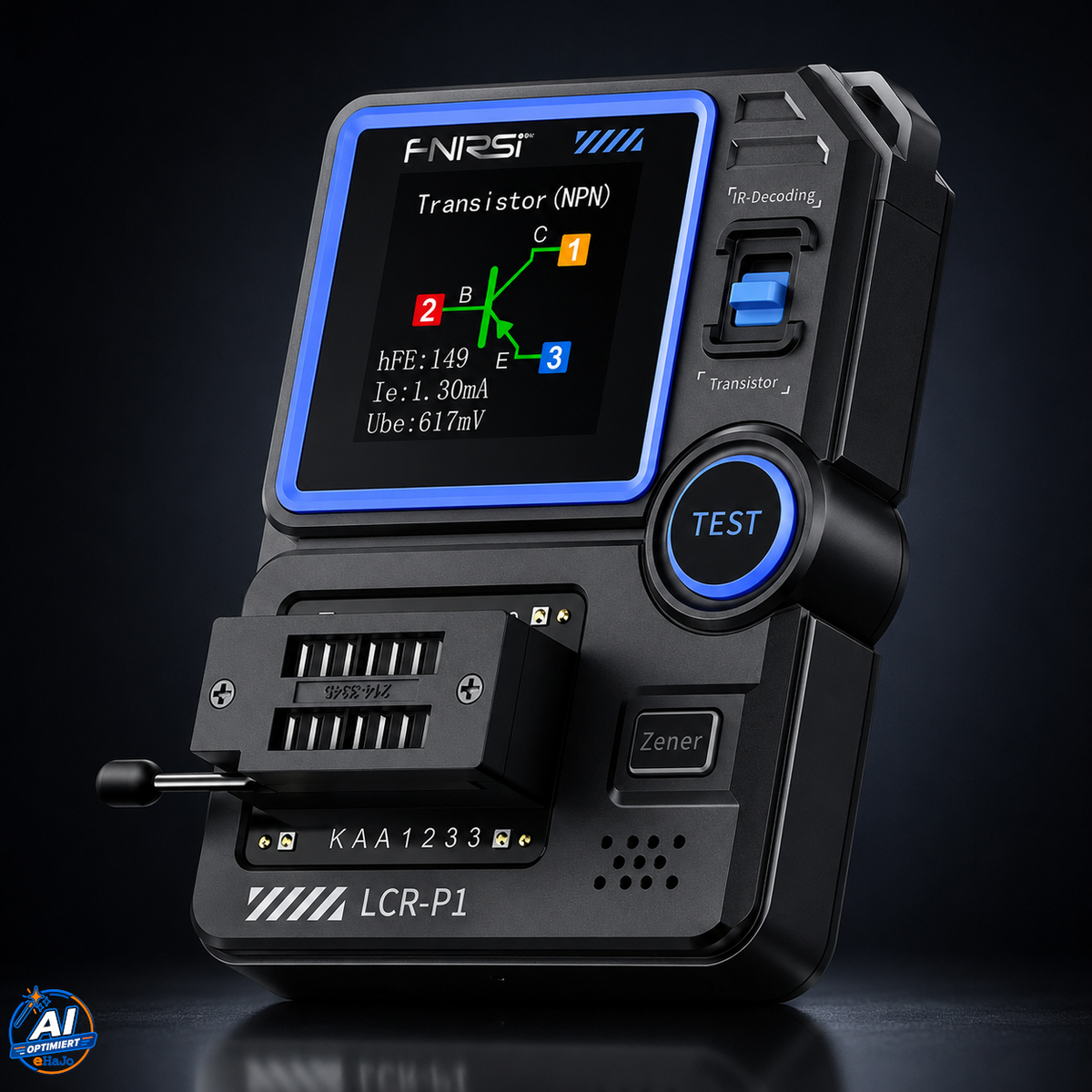

Der FNIRSI LCR-P1 ist ein kompakter und vielseitiger Bauteiltester für Elektronikwerkstatt, Entwicklung, Reparatur und Hobby. Er erkennt zahlreiche elektronische Bauteile automatisch und zeigt die ermittelten Messwerte übersichtlich auf dem 1,44-Zoll-Farbdisplay an.

Einfach das Bauteil einstecken oder mit den beiliegenden Testhaken anschließen und die Messung starten. Der LCR-P1 erkennt bei vielen Bauteilen automatisch den Typ, die Anschlussbelegung und die wichtigsten elektrischen Parameter. Dadurch eignet er sich hervorragend zum schnellen Prüfen, Sortieren und Identifizieren unbekannter oder ausgelöteter Bauteile.

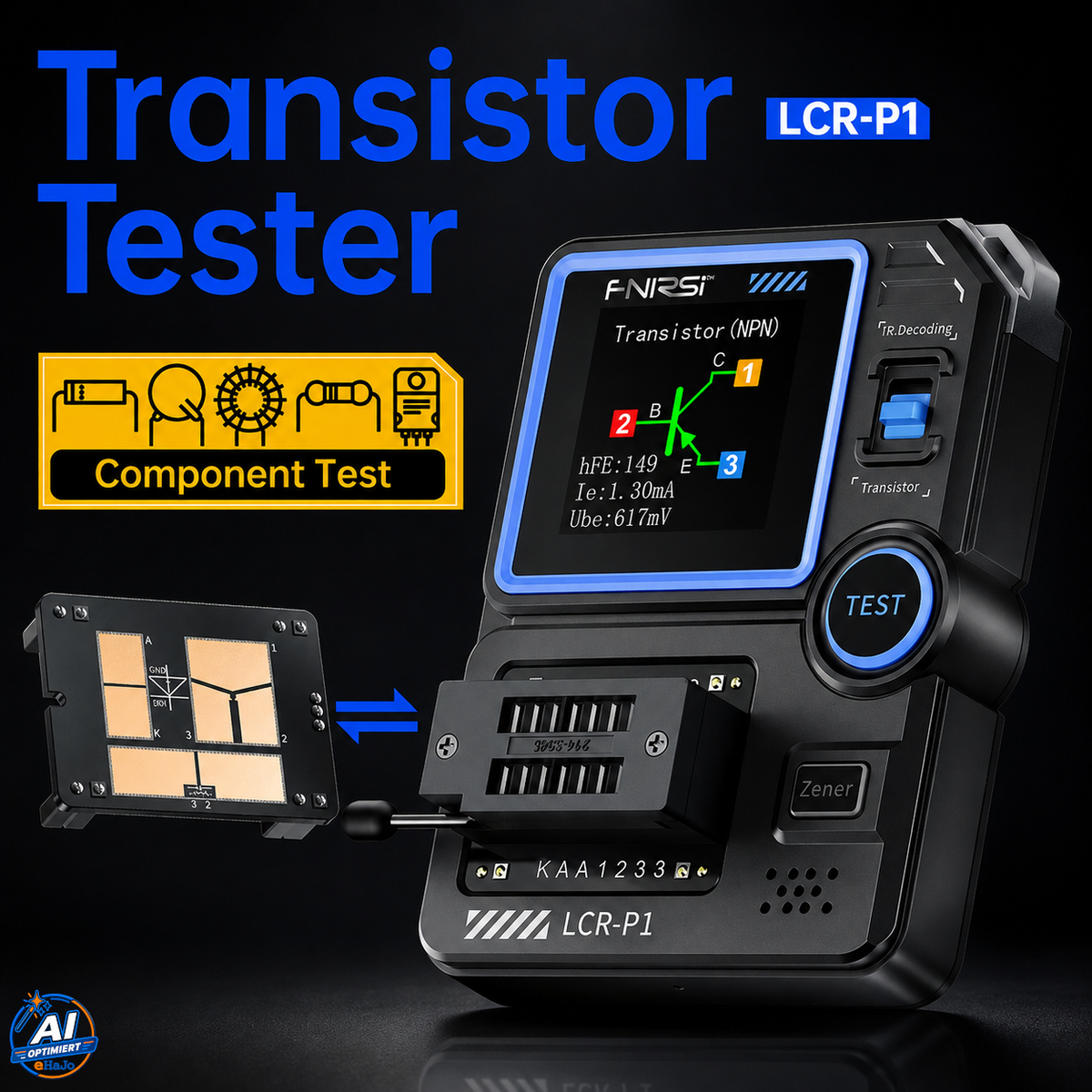

Vielseitige Bauteilerkennung

Mit dem LCR-P1 lassen sich unter anderem folgende Bauteile prüfen:

  • Widerstände
  • Kondensatoren
  • Induktivitäten
  • Dioden
  • Zenerdioden
  • Bipolartransistoren
  • JFETs
  • MOSFETs
  • IGBTs
  • bidirektionale Thyristoren

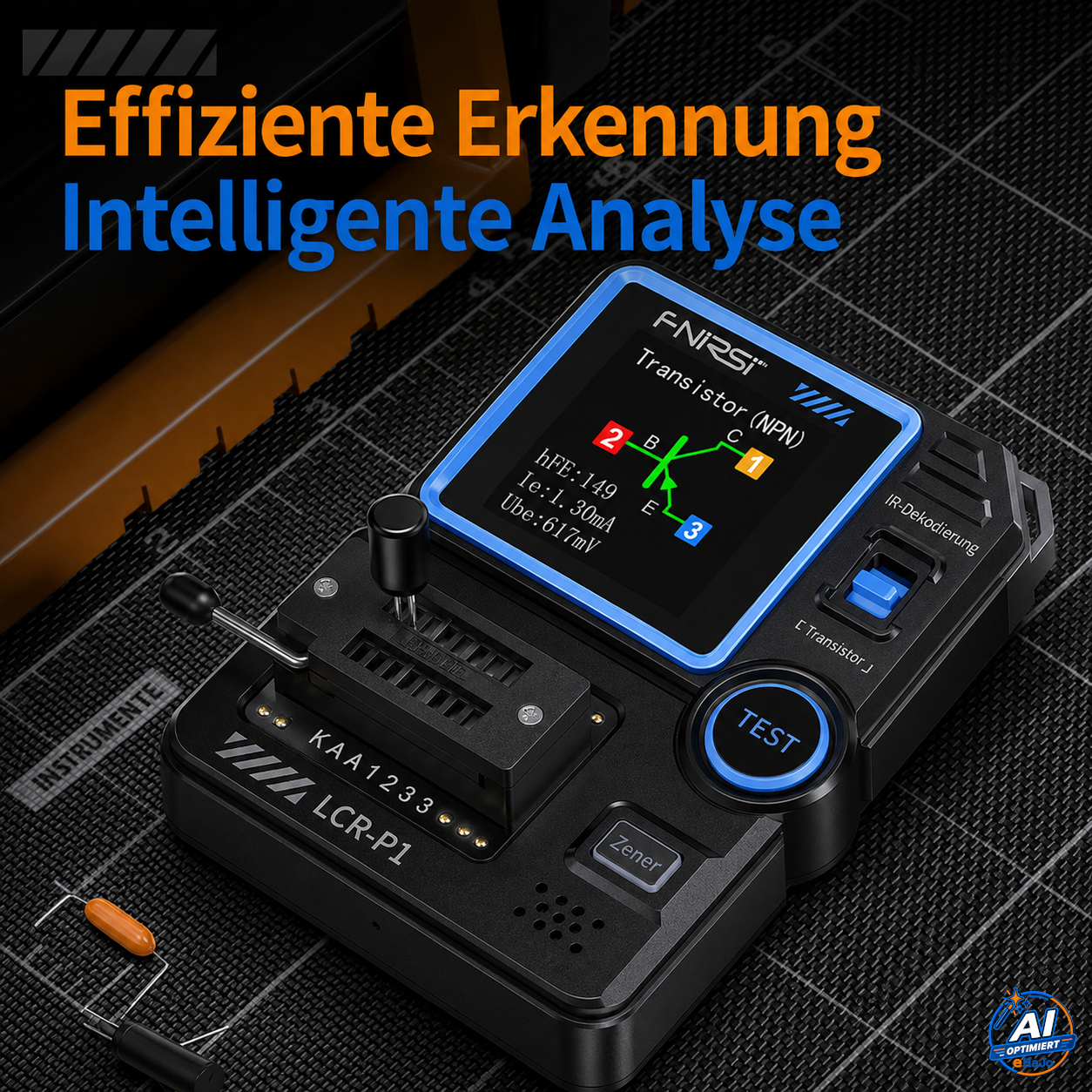

Die automatische Erkennung von Bauteiltyp und Anschlussbelegung macht den Tester besonders praktisch bei Reparaturen und beim Arbeiten mit unbekannten Bauteilen.

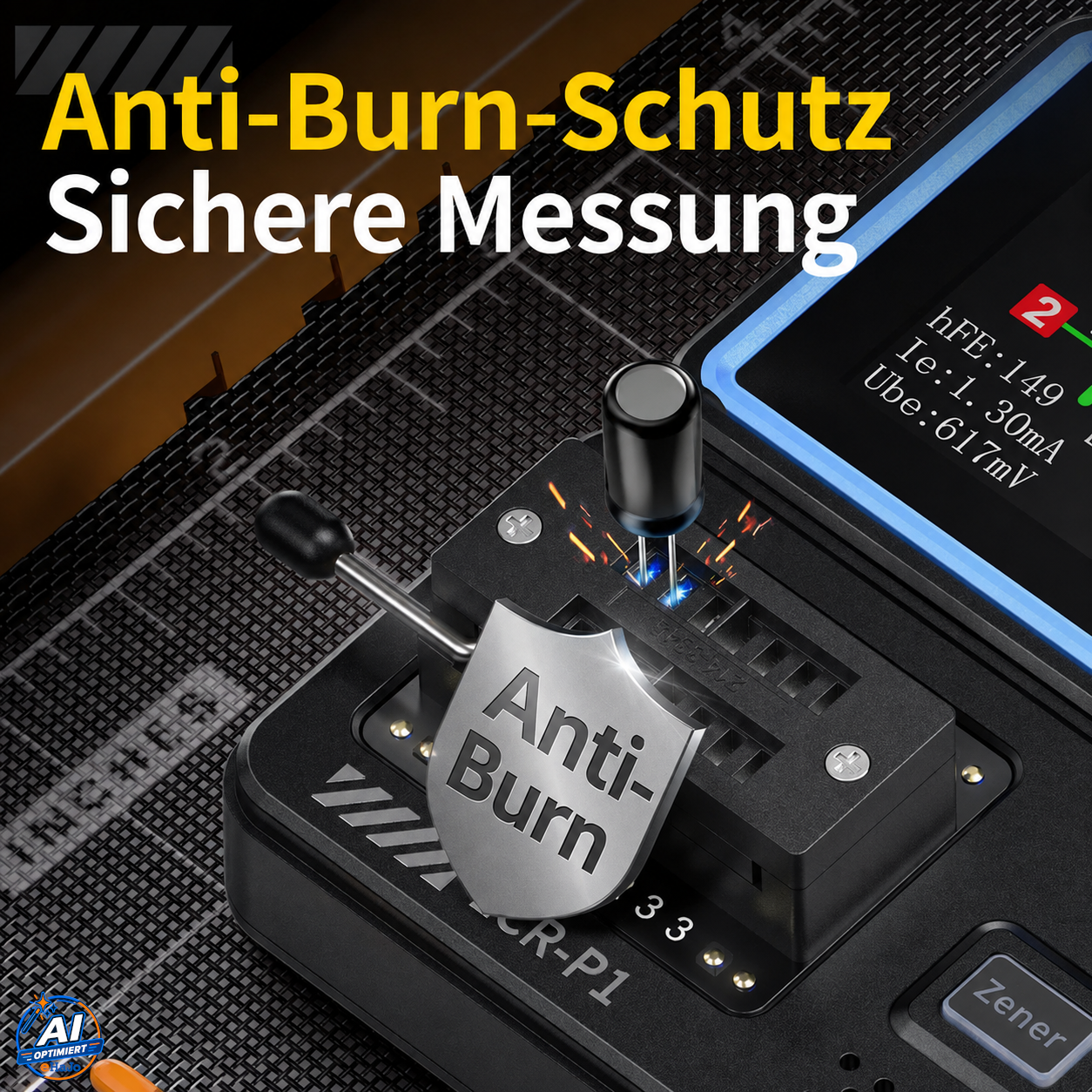

Schutz vor geladenen Kondensatoren

Der LCR-P1 verfügt über eine integrierte Anti-Burn-Schutzfunktion. Angeschlossene Kondensatoren können vor der Messung automatisch entladen werden, wodurch das Risiko einer Beschädigung der Messelektronik reduziert wird.

Separater Zenerdioden-Test

Für Zenerdioden steht ein eigener Messbereich zur Verfügung. Damit können Zenerspannungen von 0,01 bis 32 V gemessen werden.

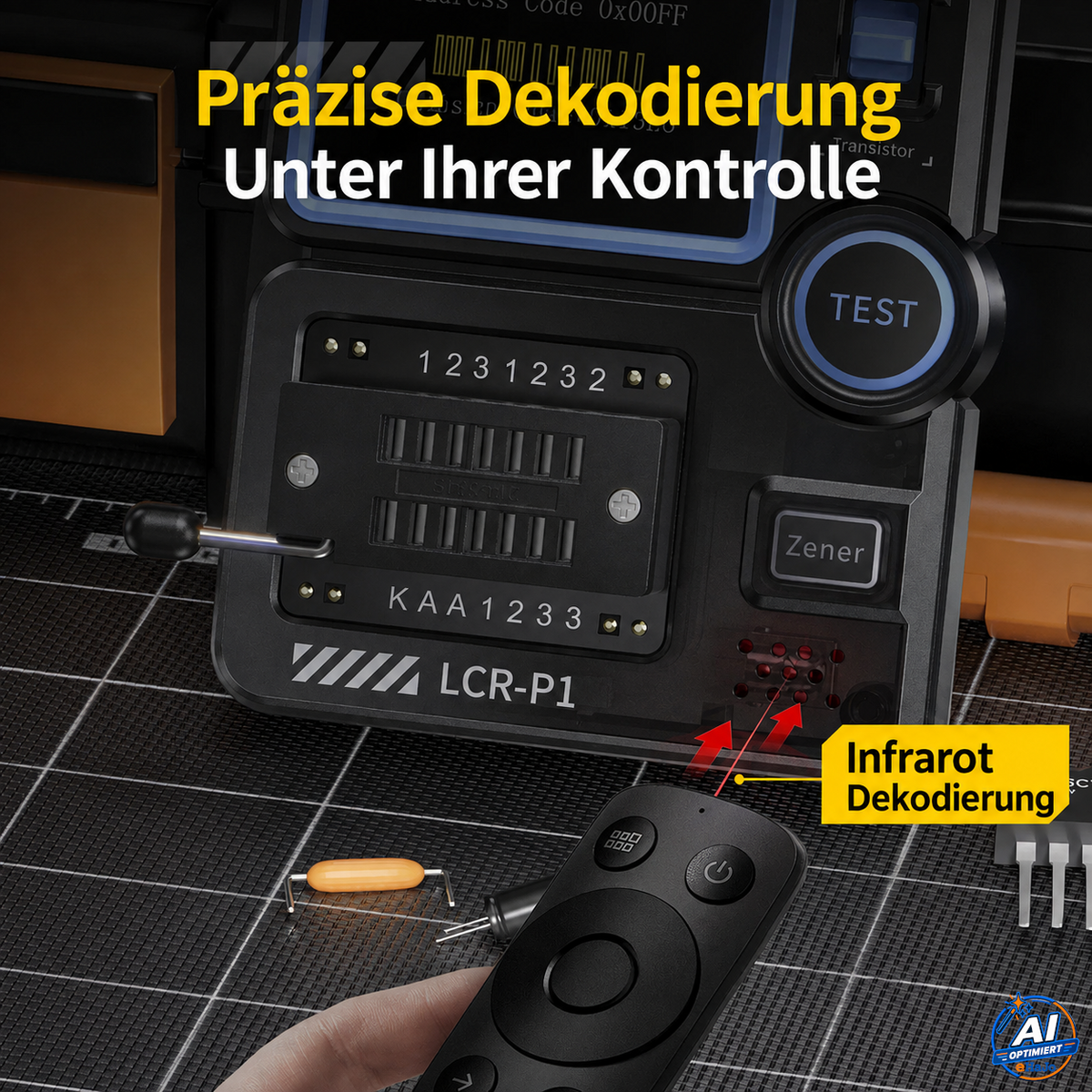

Infrarot-Funktion

Zusätzlich kann der LCR-P1 Infrarotsignale nach dem NEC-Protokoll analysieren. Damit lässt sich beispielsweise schnell prüfen, ob eine kompatible IR-Fernbedienung Signale sendet.

Technische Daten

  • Modell: FNIRSI LCR-P1
  • Display: 1,44" Farbdisplay
  • Widerstand: 0,01 Ω bis 50 MΩ
  • Kapazität: 25 pF bis 100 mF
  • Induktivität: 10 µH bis 1000 µH
  • Transistorverstärkung β: 10 bis 600
  • Dioden-Flussspannung: < 4,5 V
  • Zenerdioden: 0,01 bis 32 V
  • FET-Typen: JFET, MOSFET, IGBT
  • Bidirektionale Thyristoren: Schaltspannung < 5 V
  • IR-Decodierung: NEC-Protokoll
  • Akku: 300 mAh Lithium-Akku
  • Ladeanschluss: USB-C
  • Ladespannung: 5 V / 1 A
  • Abmessungen: 71 × 87 × 28 mm
  • Firmware-Update: unterstützt
  • Anti-Burn-Schutz: unterstützt

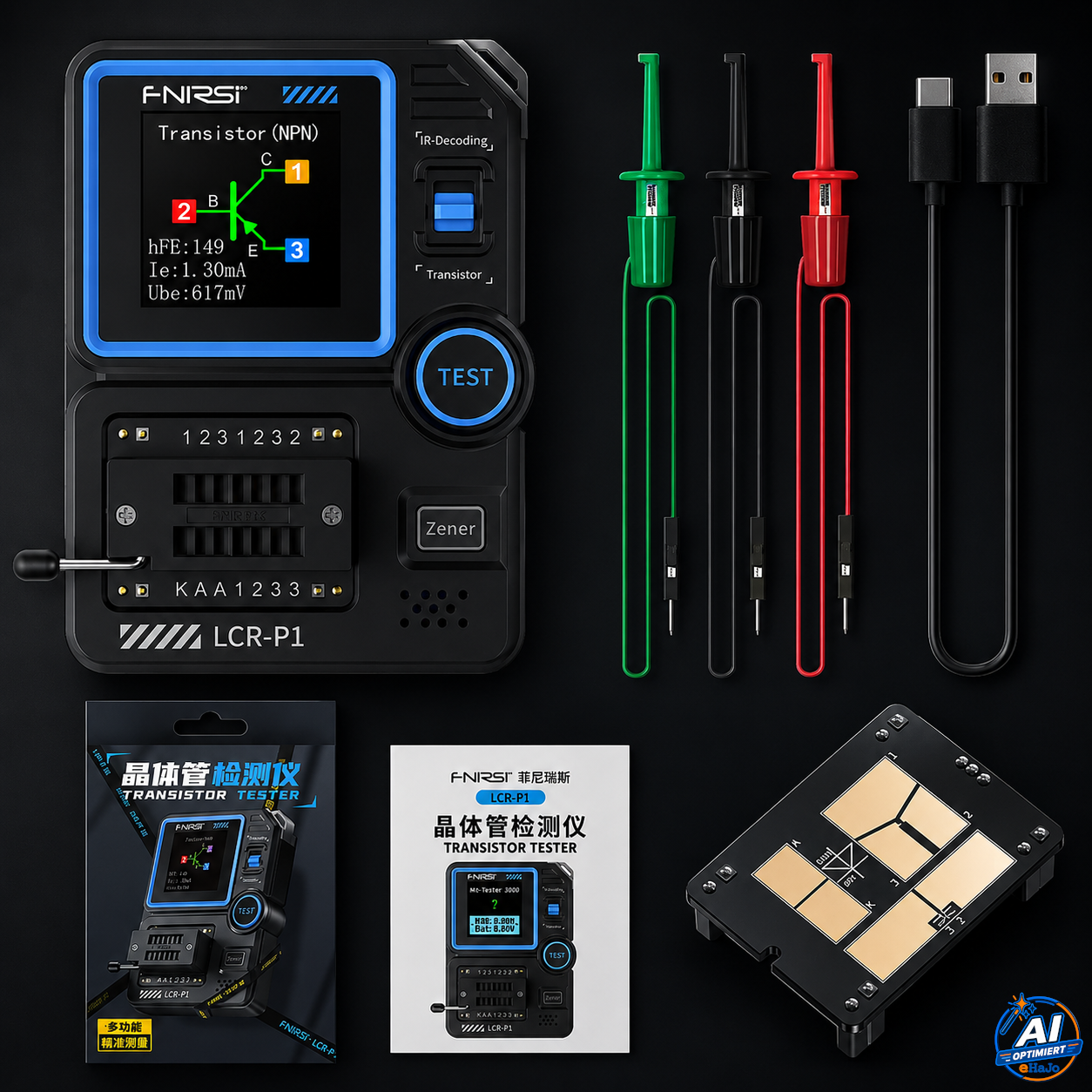

Lieferumfang

  • 1× FNIRSI LCR-P1

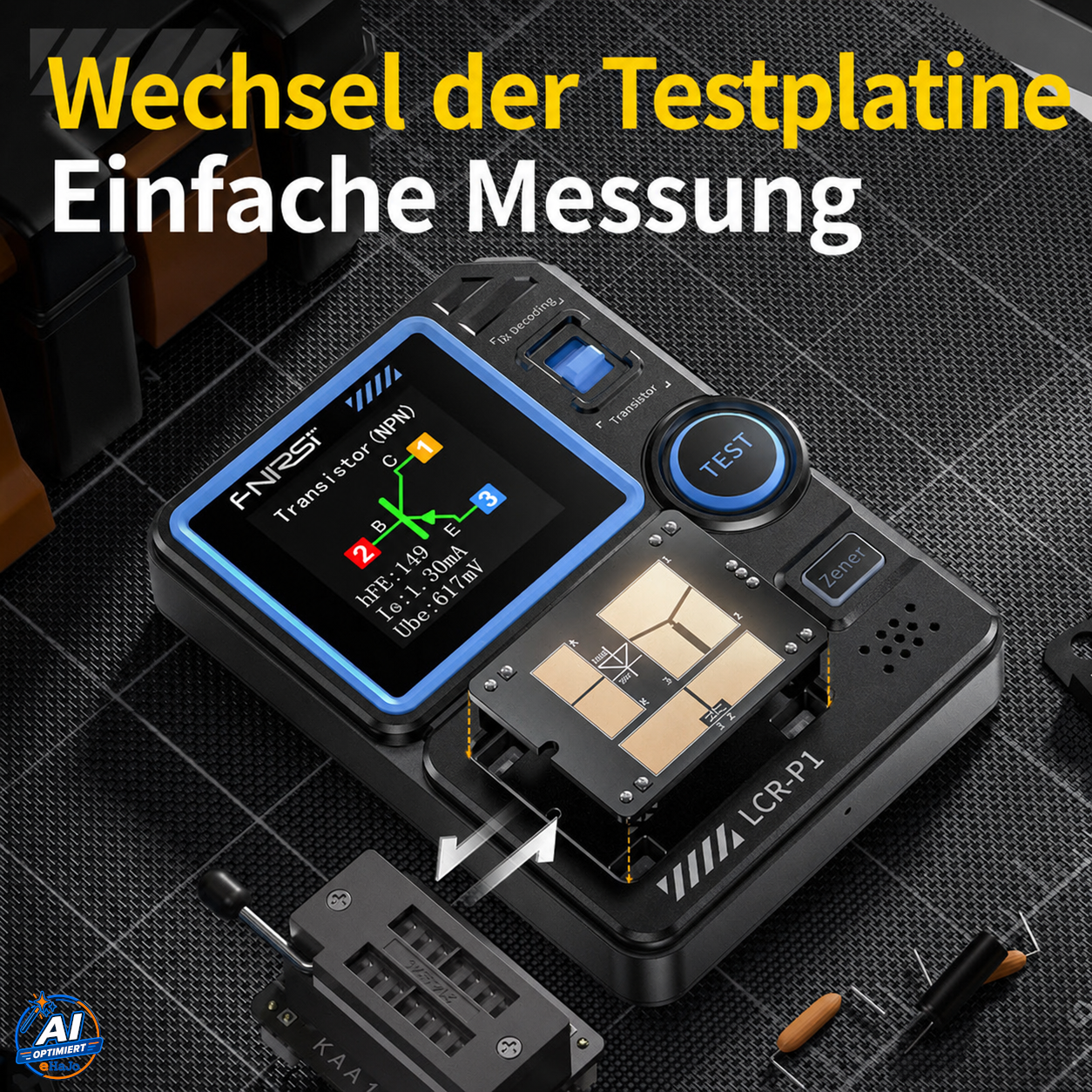

  • 1× austauschbare Testplatine
  • 3× Testhaken
  • 1× USB-Daten- und Ladekabel
  • 1× Bedienungsanleitung
  • 1× Originalverpackung

Ideal für Werkstatt und Basteltisch

Der FNIRSI LCR-P1 ist ein praktischer Helfer für alle, die regelmäßig elektronische Bauteile prüfen oder identifizieren möchten. Besonders bei Reparaturen, beim Sortieren von Bauteilen oder beim schnellen Gegencheck einer Schaltung spart die automatische Bauteilerkennung viel Zeit.
